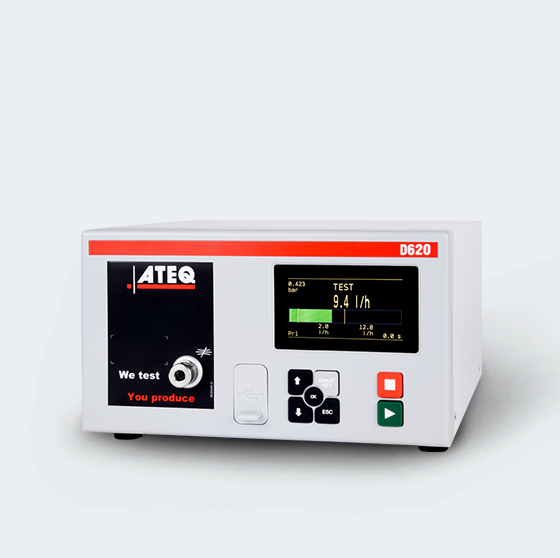

Air Flow Meter
D620
측정방식 Laminar flow방식
치수 251(폭) x 148 (높이) x 333(깊이) mm – long case(w/o regulator)
무게 7.3 Kg(Laminar orifice OL1500기준)
전원 110V / 220V AC free Voltage
작동온도 5 ~ 45℃
보관온도 0 ~ 60℃
Trouble shooting
Download Leaflet
Download
특징

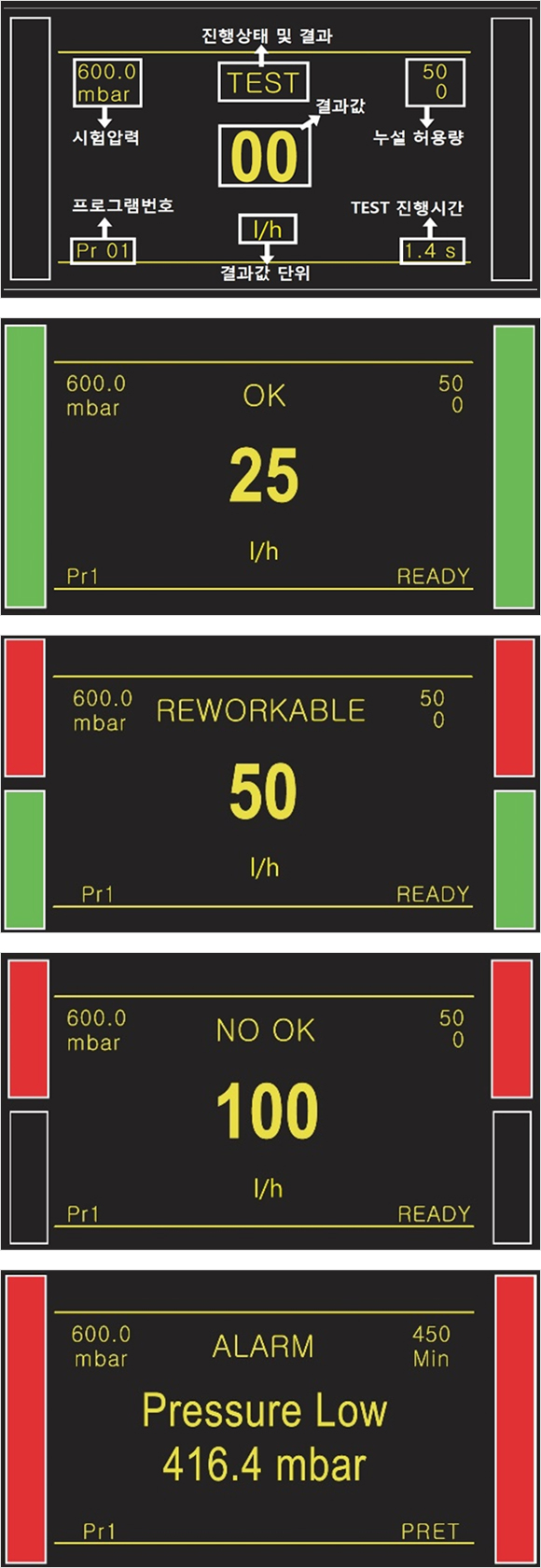

Graphic Color Screen
유량측정범위 및 정도
유량
범위 정도 분해능
1 liter/hr(16cc/min) reading값의 ±2.5%+0.001 l/h Full scale의 0.1 이하
5 liter/hr(83cc/min) reading값의 ±2.5%+0.005 l/h
30 liter/hr(500cc/min) reading값의 ±2.5%+0.030 l/h
80 liter/hr(1.3 liter/min) reading값의 ±2.5%+0.080 l/h
150 liter/hr(2.5 liter/min) reading값의 ±2.5%+0.15 l/h
500 liter/hr(8.3 liter/min) reading값의 ±2.5%+0.5 l/h
1500 liter/hr(25 liter/min) reading값의 ±2.5%+1.5 l/h
4000 liter/hr(66 liter/min) reading값의 ±2.5%+4 l/h
10000 liter/hr(166 liter/min) reading값의 ±2.5%+10 l/h
압력사용범위 및 정도
압력센서(시험압 감지 센서)
범위 정도 분해능
Vac. reading값의 ±1.5%+3 hpa full scale의 0.1%
~20 Kpa reading값의 ±1.5%+1 hpa
~500 Kpa reading값의 ±1.5%+7.5 hpa
~900 Kpa reading값의 ±1.5%+15 hpa
(1) 기계식 레귤레이터 : 진공(Vac.), 0.5~14Kpa, 200Kpa, 400Kpa ,800Kpa
(2) 전자식 레귤레이터 : 진공(Vac.), 2~20Kpa, 100Kpa, 200Kpa,500Kpa,900Kpa
기본기능
  • 1. 사용가능한 프로그램(채널) 수
    32개 (128개 확장 가능)
  • 2. 연속 사이클 기능(CYCLE)
    입력된 프로그램들은 서로 연계하여 연속 동작시키는 기능
  • 3. 시험압 단위 선택기능
    시험압 단위에서 Kpa, Mpa, PSI, etc…중 하나를 선택하는 기능
  • 4. 유량단위 선택기능
    cc/min, L/min, L/hr...등의 단위를 선택
  • 5. 통신 기능(RS232)
    외부 PC나 Printer에 Data를 실시간으로 전송
  • 6. 내부 메모리
    내부메모리를 통한 시험결과의 저장 및 분석
  • 7. USB단자
    (표준형 A) : USB메모리를 통한 시험결과 저장, 시험조건 download/upload
    (표준형 B) : PC나 프린터에 연결하여 시험결과 저장 및 출력, 통계프로그램(winateq300)을 이용한 분석
  • 8. Smart key
    Front panel의 smart key에 원하는 메뉴를 지정하여 단축키로 사용
  • 9. 장비 내부의 CAN통신 상태 확인 기능
옵션 추가 기능
  • 1. Electronic Regulator(전자식 레귤레이터)
    • ① 다중 압력 설정용으로 사용
    • ② Pre-Fill(Turbo)용으로 사용
      - 시험압력보다 다소 높은 압력을 주입하여 가압시간을 단축시킬 수 있다.
  • 2. Stamp 기능(Marking)
    시험결과에 대해 제품에 Marking 할 수 있는 Air를 장비 자체에서 구동하는 기능
  • 3. Auto Coupling(clamp) 기능
    제품을 sealing 할때 사용되는 Air를 장비 자체에서 구동하는 기능
  • 4. Fieldbus(Profibus, Profinet, Ethernet/ip, Ethercat)통신
    PLC 또는 PC와 양방향DATA 송수신 가능
  • 5. ATEQ Winateq300 Program
    결과값 저장 및 관리, 실시간 graph 표현, 장비의 형상을 PC Monitor에 띄워놓고 Mouse로 장비 조작하는 기능
납기일 : 1 ~ 2주
A/S 소요기간 : 2일 이내(대체 장비 지원)
추가문의처 : TEL. 02-2617-5182 /
FAX. 02-2617-5183 /
E-Mail. tech@ateqkorea.com
