Air Leak Tester
F5800
측정방식 차압방식
치수 537(폭) x 157(높이) x 381(깊이) mm
무게 15 Kg
전원 110V / 240V AC free Voltage
작동온도 10 ~ 45℃
보관온도 0 ~ 60℃
Trouble shooting
Download Leaflet
Download
특징
TFT Touch Screen
차압측정범위 및 정도
차압센서(누설감지 센서)
범위 정도 분해능
0 - 50 pa reading값의 ±2.0%+0.5 pa 0.1 pa
0 - 500 pa reading값의 ±2.0%+1 pa 0.1 pa
0 - 5000 pa reading값의 ±2.0%+10 pa 1 pa
압력사용범위 및 정도
압력센서(시험압 감지 센서)
범위 정도 분해능
Vac. reading값의 ±1.5%+3 hpa full scale의 0.1%
~20 Kpa reading값의 ±1.5%+1 hpa
~400 Kpa reading값의 ±1.5%+7.5 hpa
~900 Kpa reading값의 ±1.5%+15 hpa
~1.9 Mpa reading값의 ±1.5%+30 hpa
(1) 기계식 레귤레이터 : 진공(Vac.), 0.5~14Kpa, 200Kpa, 400Kpa ,800Kpa,3.5Mpa
(2) 전자식 레귤레이터 : 진공(Vac.), 2~20Kpa, 100Kpa, 200Kpa,500Kpa,900Kpa, 1.0Mpa, 2.0Mpa
기본기능
  • 1. 사용가능한 프로그램(채널) 수
    32개 (128개 확장 가능)
  • 2. 자동전이 복합보정 기능(ATR)
    외부환경변화(온도,바람등등)에 대한 전이값 보정
  • 3. 연속 사이클 기능(CYCLE)
    입력된 프로그램들은 서로 연계하여 연속 동작시키는 기능
  • 4. 시험압 단위 선택기능
    시험압 단위에서 Kpa, Mpa, PSI, etc…중 하나를 선택하는 기능
  • 5. 검출 단위 선택기능
    검출 단위에서 pa/s, pa, sccm, cc/hr...중 하나를 선택하는 기능 (유량단위 선택시 체적값 입력 필요)
  • 6. 통신 기능(RS232)
    외부 PC나 Printer에 Data를 실시간으로 전송
  • 7. 내부 메모리
    내부메모리를 통한 시험결과의 저장 및 분석
  • 8. USB단자
    (표준형 A) : USB메모리를 통한 시험결과 저장, 시험조건 download/upload
    (표준형 B) : PC나 프린터에 연결하여 시험결과 저장 및 출력, 통계프로그램(winateq300)을 이용한 분석
  • 9. Smart key
    Front panel의 smart key에 원하는 메뉴를 지정하여 단축키로 사용
  • 10. 장비 내부의 CAN통신 상태 확인 기능
  • 11. 시험 종료후 진행 선택기능
    시험 결과가 불량인 경우 다음 진행 방향을 선택하는 기능
    • ① 가압모드 : 시험결과가 불량인 경우 자동으로 피시험물 내부에 Air가 재가압 되어 Bubble 시험을 수행할 수 있게 한다. Reset을 해야만 Air가 배기되고 다음시험의 진행이 가능하다.
    • ② 배기모드 : 시험결과가 불량인 경우 Air의 배기는 수행되지만 시험결과는 Reset을 하기 전까지 유지.
    • ③ 오토리셋모드 : 시험 결과의 합/부 여부와 관계없이 다음 시험의 진행이 가능하다.
  • 12. Countdown
    해당 공정에서 남아있는 시간이 수치로 표현되며, 전체 사이클 진행은 막대 그래프로 화면에 표시된다.
  • 13. Alert(경고)
    연속불량, 연속알람, Valve 동작의 지정횟수 초과, 교정일자 경과 등의 설정된 기준을 초과하는 모든 비정상적인 상황에서 Monitor에 표시
  • 14. 기본정보 및 시험결과(시험압력과 누설량) 표시
  • ① 기본정보
    ② Bargraph

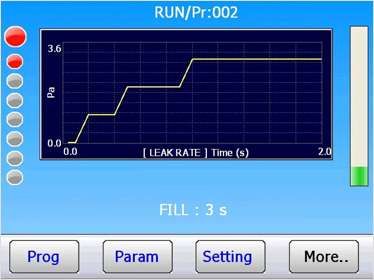

    ③ Curve
옵션 추가 기능
  • 1. Electronic Regulator(전자식 레귤레이터)
    • ① 다중 압력 설정용으로 사용
    • ② Pre-Fill(Turbo)용으로 사용
      - 시험압력보다 다소 높은 압력을 주입하여 가압시간을 단축시킬 수 있다.
      - 제품의 변형이나 온도 변화의 효과를 감소시켜 평형시간을 단축시킬 수 있다.
  • 2. Stamp 기능(Marking)
    시험결과에 대해 제품에 Marking 할 수 있는 Air를 장비 자체에서 구동하는 기능
  • 3. Auto Coupling(clamp) 기능
    제품을 sealing 할때 사용되는 Air를 장비 자체에서 구동하는 기능
  • 4. Fieldbus(Profibus, Profinet, Ethernet/ip, Ethercat)통신
    PLC 또는 PC와 양방향DATA 송수신 가능
  • 5. ATEQ Winateq300 Program
    결과값 저장 및 관리, 실시간 graph 표현, 장비의 형상을 PC Monitor에 띄워놓고 Mouse로 장비 조작하는 기능
납기일 : 8주
A/S 소요기간 : 2일 ~ 3주 이내
